画像 :- 畳み込みニューラルネットワーク

このチュートリアルは CIFAR 画像 を分類するために単純な 畳み込みニューラルネットワーク (CNN) の訓練を実演します。このチュートリアルは Keras Sequential API を使用しますので、モデルの作成と訓練は単にコードの数行かかるだけです。



Import TensorFlow

from __future__ import absolute_import, division, print_function, unicode_literals

import tensorflow as tf

from tensorflow.keras import datasets, layers, models
import matplotlib.pyplot as plt



CIFAR10 データセットをダウンロードして準備する

CIFAR10 データセットは 10 クラスの 60,000 カラー画像を含みます、各クラスに 6,000 画像です。データセットは 50,000 訓練画像と 10,000 テスト画像に分割されます。クラスは手動で排他的でありそれらの間に重複はありません。

(train_images, train_labels), (test_images, test_labels) = datasets.cifar10.load_data()

# Normalize pixel values to be between 0 and 1
train_images, test_images = train_images / 255.0, test_images / 255.0
Downloading data from https://www.cs.toronto.edu/~kriz/cifar-10-python.tar.gz
170500096/170498071 [==============================] - 11s 0us/step



データを確認する

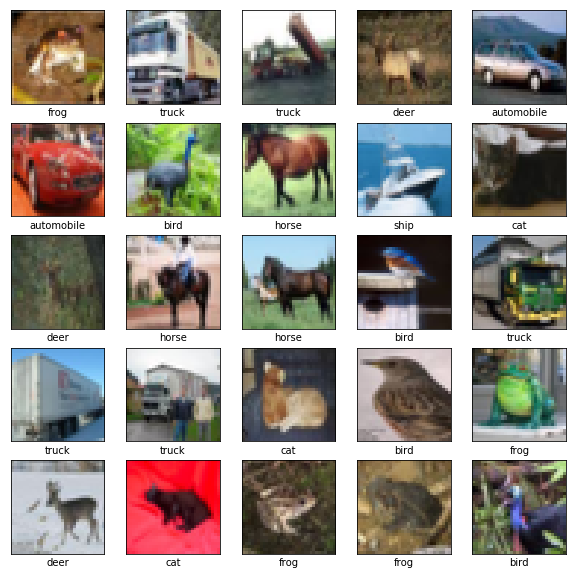

データセットが正しく見えるかを確認するため、訓練セットからの最初の 25 画像をプロットして各画像の下にクラス名を表示しましょう。

class_names = ['airplane', 'automobile', 'bird', 'cat', 'deer',
               'dog', 'frog', 'horse', 'ship', 'truck']

plt.figure(figsize=(10,10))
for i in range(25):
    plt.subplot(5,5,i+1)
    plt.xticks([])
    plt.yticks([])
    plt.grid(False)
    plt.imshow(train_images[i], cmap=plt.cm.binary)
    # The CIFAR labels happen to be arrays,
    # which is why you need the extra index
    plt.xlabel(class_names[train_labels[i][0]])
plt.show()



畳み込みベースを作成する

下の 6 行のコードは一般的なパターン: Conv2DMaxPooling2D 層のスタックを使用して畳み込みベースを定義しています。

入力として、CNN は shape (image_height, image_width, color_channels) の tensor を取り、バッチサイズは無視します。カラーチャネルに馴染みがないのであれば、color_channels は (R,G,B) に言及しています。この例では、CIFAR 画像のフォーマットである、shape (32, 32, 3) の入力を処理する CNN を構成します。引数 input_shape を最初の層に渡すことによりこれを行なうことができます。

model = models.Sequential()
model.add(layers.Conv2D(32, (3, 3), activation='relu', input_shape=(32, 32, 3)))
model.add(layers.MaxPooling2D((2, 2)))
model.add(layers.Conv2D(64, (3, 3), activation='relu'))
model.add(layers.MaxPooling2D((2, 2)))
model.add(layers.Conv2D(64, (3, 3), activation='relu'))

ここまでのモデルのアーキテクチャを表示しましょう。

model.summary()
Model: "sequential"
_________________________________________________________________
Layer (type)                 Output Shape              Param #
=================================================================
conv2d (Conv2D)              (None, 30, 30, 32)        896
_________________________________________________________________
max_pooling2d (MaxPooling2D) (None, 15, 15, 32)        0
_________________________________________________________________
conv2d_1 (Conv2D)            (None, 13, 13, 64)        18496
_________________________________________________________________
max_pooling2d_1 (MaxPooling2 (None, 6, 6, 64)          0
_________________________________________________________________
conv2d_2 (Conv2D)            (None, 4, 4, 64)          36928
=================================================================
Total params: 56,320
Trainable params: 56,320
Non-trainable params: 0
_________________________________________________________________

上で、総ての Conv2D と MaxPooling2D 層の出力が shape (height, width, channels) の 3D tensor であることを見ることができます。幅と高さの次元はネットワークで深くなるにつれて縮小する傾向にあります。各 Conv2D 層の出力チャネル数は最初の引数 (e.g., 32 or 64) により制御されます。典型的には、幅と高さが縮小するにつれて、各 Conv2D 層でより多くの出力チャネルを追加する能力が (計算的に) あります。



上に Dense 層を追加する

モデルを完成するために、分類を遂行するために (shape (3, 3, 64) の) 畳み込みベースからの最後の出力 tensor を一つかそれ以上の Dense 層に供給します。Dense 層は入力としてベクトル (それは 1D です) を取りますが、その一方で現在の出力は 3D tensor です。最初に、3D 出力を 1D に平坦化 (or 展開) して、それから一つかそれ以上の Dense 層を上に追加します。CIFAR は 10 出力クラスを持ちますので、10 出力と softmax 活性を持つ最後の Dense 層を使用します。

model.add(layers.Flatten())
model.add(layers.Dense(64, activation='relu'))
model.add(layers.Dense(10, activation='softmax'))

ここにモデルの完全なアーキテクチャがあります。

model.summary()
Model: "sequential"
_________________________________________________________________
Layer (type)                 Output Shape              Param #
=================================================================
conv2d (Conv2D)              (None, 30, 30, 32)        896
_________________________________________________________________
max_pooling2d (MaxPooling2D) (None, 15, 15, 32)        0
_________________________________________________________________
conv2d_1 (Conv2D)            (None, 13, 13, 64)        18496
_________________________________________________________________
max_pooling2d_1 (MaxPooling2 (None, 6, 6, 64)          0
_________________________________________________________________
conv2d_2 (Conv2D)            (None, 4, 4, 64)          36928
_________________________________________________________________
flatten (Flatten)            (None, 1024)              0
_________________________________________________________________
dense (Dense)                (None, 64)                65600
_________________________________________________________________
dense_1 (Dense)              (None, 10)                650
=================================================================
Total params: 122,570
Trainable params: 122,570
Non-trainable params: 0
_________________________________________________________________

見れるように、2 つの Dense 層を通り抜ける前に (3, 3, 64) 出力は shape (576) のベクトルに平坦化されます。



モデルをコンパイルして訓練する

model.compile(optimizer='adam',
              loss='sparse_categorical_crossentropy',
              metrics=['accuracy'])

history = model.fit(train_images, train_labels, epochs=10,
                    validation_data=(test_images, test_labels))
Train on 50000 samples, validate on 10000 samples
Epoch 1/10
50000/50000 [==============================] - 11s 222us/sample - loss: 1.5684 - accuracy: 0.4266 - val_loss: 1.2367 - val_accuracy: 0.5543
Epoch 2/10
50000/50000 [==============================] - 7s 130us/sample - loss: 1.1648 - accuracy: 0.5879 - val_loss: 1.1616 - val_accuracy: 0.5853
Epoch 3/10
50000/50000 [==============================] - 6s 130us/sample - loss: 1.0314 - accuracy: 0.6379 - val_loss: 1.0190 - val_accuracy: 0.6374
Epoch 4/10
50000/50000 [==============================] - 6s 129us/sample - loss: 0.9382 - accuracy: 0.6711 - val_loss: 0.9656 - val_accuracy: 0.6617
Epoch 5/10
50000/50000 [==============================] - 6s 129us/sample - loss: 0.8650 - accuracy: 0.6970 - val_loss: 0.9005 - val_accuracy: 0.6870
Epoch 6/10
50000/50000 [==============================] - 6s 129us/sample - loss: 0.8054 - accuracy: 0.7183 - val_loss: 0.9217 - val_accuracy: 0.6748
Epoch 7/10
50000/50000 [==============================] - 7s 131us/sample - loss: 0.7557 - accuracy: 0.7356 - val_loss: 0.9336 - val_accuracy: 0.6858
Epoch 8/10
50000/50000 [==============================] - 7s 132us/sample - loss: 0.7145 - accuracy: 0.7514 - val_loss: 0.9107 - val_accuracy: 0.6906
Epoch 9/10
50000/50000 [==============================] - 7s 134us/sample - loss: 0.6758 - accuracy: 0.7647 - val_loss: 0.8696 - val_accuracy: 0.7077
Epoch 10/10
50000/50000 [==============================] - 6s 130us/sample - loss: 0.6410 - accuracy: 0.7757 - val_loss: 0.8684 - val_accuracy: 0.7076



モデルを評価する

plt.plot(history.history['accuracy'], label='accuracy')
plt.plot(history.history['val_accuracy'], label = 'val_accuracy')
plt.xlabel('Epoch')
plt.ylabel('Accuracy')
plt.ylim([0.5, 1])
plt.legend(loc='lower right')

test_loss, test_acc = model.evaluate(test_images,  test_labels, verbose=2)
10000/1 - 1s - loss: 0.8927 - accuracy: 0.7076

print(test_acc)
0.7076

単純な CNN は 70% を越えるテスト精度を達成しました。数行のコードとしては悪くないです!もう一つの CNN スタイルについては、Keras subclassing API と tf.GradientTape を使用するサンプルを ここ で見てください。
